Beschreibung

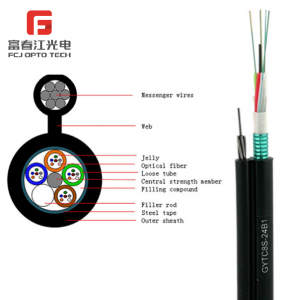

Die Fasern 250 μm sind in einem losen Rohr aus einem hohen Modul -Kunststoff positioniert. Die Röhrchen sind mit einem Wasser - resistenten Füllstoff gefüllt. Ein Stahldraht befindet sich in der Mitte des Kerns als metallisches Festigkeitsmitglied. Die Röhrchen (und Füllstoffe) sind um das Festigkeitselement in einen kompakten und kreisförmigen Kabelkern gestrandet. Nachdem eine Feuchtigkeitsbarriere von Aluminium -Polyethylen -Laminat (APL) um den Kabelkern aufgetragen wurde, wird dieser Teil des Kabels mit den gestrandeten Drähten begleitet, da der Stützteil mit einer Struktur von Polyethylen (PE) abgeschlossen ist.
Eigenschaften
Eine hohe Zugfestigkeit von gestrandeten Drähten erfüllen die Erfordernis der Selbstentwicklung und Reduzierung der Installationskosten.
Gute mechanische und Temperaturleistung.
Hochfestige lose Röhrchen, die hydrolysesistend ist.
Spezialrohrfüllungsverbindung gewährleisten einen kritischen Schutz von Ballaststoffen.
Die folgenden Maßnahmen werden ergriffen, um das kabellehaltige Wasserdicht zu gewährleisten:
Stahldraht als zentraler Festigkeitsmitglied verwendet
Losen Rohrfüllmesser.
100% Kabelkernfüllung.
APL -Feuchtigkeitsbarriere.
Standards
Das GYTC8S -Kabel entspricht den Standard -YD/T 1155 - 2001 sowie IEC 60794 - 1.
Optische Eigenschaften
| |
|
G.652 |
G.655 |
50/125 μm |
62,5/125 μm |
| Dämpfung (+20 ℃) |
@850nm |
|
|
≤3,0 dB/km |
≤3,0 dB/km |
| @1300nm |
|
|
≤ 1,0 dB/km |
≤ 1,0 dB/km |
| @1310nm |
≤ 0,36 dB/km |
≤ 0,40 dB/km |
|
|
| @1550nm |
≤ 0,22 dB/km |
≤ 0,23 dB/km |
|
|
| Bandbreite (Klasse A) |
@850nm |
|
|
≥500 MHz · km |
≥200 MHz · km |
| @1300nm |
|
|
≥ 1000 MHz · km |
≥ 600 MHz · km |
| Numerische Blende |
|
|
0,200 ± 0,015na |
0,275 ± 0,015na |
| Kabelschnitt - Aus -Wellenlänge |
≤ 1260 nm |
≤ 1480 nm |
|
|
Technische Parameter
| Kabeltyp |
Faserzahl |
Röhrchen |
Füllstoffe |
Kabeldurchmesser mm |
Kabelgewicht kg/km |
Zugfestigkeit Lang/kurz Begriff n |
Crush -Widerstand Lang/kurzfristig N/100 mm |
Biegeradius Statisch/dynamisch mm |
| Gytc8a - 2 ~ 6 |
2 ~ 6 |
1 |
4 |
9,5 × 18,3 |
218 |
600/1500 |
300/1000 |
10d/20d |
| Gytc8a - 8 ~ 12 |
8 ~ 12 |
2 |
3 |
9,5 × 18,3 |
218 |
600/1500 |
300/1000 |
10d/20d |
| Gytc8a - 14 ~ 18 |
14 ~ 18 |
3 |
2 |
9,5 × 18,3 |
218 |
600/1500 |
300/1000 |
10d/20d |
| Gytc8a - 20 ~ 24 |
20 ~ 24 |
4 |
1 |
9,5 × 18,3 |
218 |
600/1500 |
300/1000 |
10d/20d |
| Gytc8a - 26 ~ 30 |
26 ~ 30 |
5 |
0 |
9,5 × 18,3 |
218 |
600/1500 |
300/1000 |
10d/20d |
Speicher/Betriebstemperatur: - 40 ℃ bis + 70 ℃
