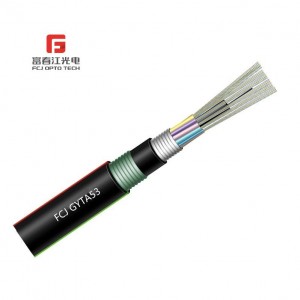

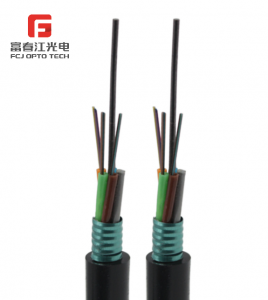

Descrizione

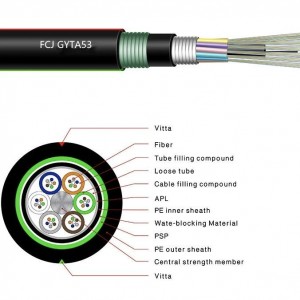

Le fibre, 250μm, sono posizionate in un tubo sciolto realizzato in plastica di modulo elevato. I tubi sono riempiti con un composto di riempimento resistente all'acqua. Un filo di acciaio, a volte rivestito con polietilene (PE) per cavo con un alto numero di fibre, si individua al centro del nucleo come membro della resistenza metallica. I tubi (e i riempitivi) sono bloccati attorno all'elemento di resistenza in un nucleo cavo compatto e circolare. Il nucleo del cavo viene riempito con il composto di riempimento per proteggerlo dall'ingresso d'acqua, sul quale viene applicata una sottile guaina interna. Dopo che la PSP viene applicata longitudinalmente sulla guaina interna, il cavo è completato con una guaina esterna PE.
Caratteristiche
Buone prestazioni meccaniche e di temperatura
Tubo ad alta resistenza che è resistente all'idrolisi
Composto di riempimento del tubo speciale assicurano una protezione critica della fibra
Schiacciare la resistenza e la flessibilità
Vengono prese le seguenti misure per garantire il cavo a tenuta a tenuta:
Filo d'acciaio usato come membro della resistenza centrale
Composto di riempimento del tubo sciolto
Riempimento del core via cavo al 100%
PSP Miglioramento dell'umidità - Prova
Acqua - Materiale bloccante
Standard
Il cavo Gyty53 è conforme allo standard YD/T 901 - 2001as, come IEC 60794 - 1.
Caratteristiche ottiche
|
|
|
G.652
|
G.655
|
50/125 μm
|
62,5/125 μm
|
|
Attenuazione
(+20 ℃)
|
@850nm
|
|
|
≤3,0 dB/km
|
≤3,0 dB/km
|
|
@1300nm
|
|
|
≤1,0 dB/km
|
≤1,0 dB/km
|
|
@1310nm
|
≤0,36 dB/km
|
≤0,40 dB/km
|
|
|
|
@1550nm
|
≤0,22 dB/km
|
≤0,23 dB/km
|
|
|
|
Larghezza di banda
(Classe A)
|
@850nm
|
|
|
≥500 MHz · km
|
≥200 MHz · km
|
|
@1300nm
|
|
|
≥1000 MHz · km
|
≥600 MHz · km
|
|
Apertura numerica
|
|
|
0,200 ± 0,015NA
|
0,275 ± 0,015na
|
|
Cut cavo - Lunghezza d'onda
|
≤1260nm
|
≤1480nm
|
|
|
Parametri tecnici
|
Tipo di cavo
|
Conta delle fibre
|
Tubi
|
Riempitivi
|
Diametro del cavo
mm
|
Peso del cavo kg/km
|
Resistenza alla trazione
Lungo/breve termine n
|
Resistenza alla schiaccia
Lungo/breve termine
N/100mm
|
Raggio di piegatura
Statico/dinamico
mm
|
|
Gyty53 - 2 ~ 6
|
2 ~ 6
|
1
|
5
|
13.8
|
188
|
1000/3000
|
1000/3000
|
10d/20d
|
|
Gyty53 - 8 ~ 12
|
8 ~ 12
|
2
|
4
|
13.8
|
188
|
1000/3000
|
1000/3000
|
10d/20d
|
|
Gyty53 - 14 ~ 18
|
14 ~ 18
|
3
|
3
|
13.8
|
188
|
1000/3000
|
1000/3000
|
10d/20d
|
|
Gyty53 - 20 ~ 24
|
20 ~ 24
|
4
|
2
|
13.8
|
188
|
1000/3000
|
1000/3000
|
10d/20d
|
|
Gyty53 - 26 ~ 30
|
26 ~ 30
|
5
|
1
|
13.8
|
188
|
1000/3000
|
1000/3000
|
10d/20d
|
|
Gyty53 - 32 ~ 36
|
32 ~ 36
|
6
|
0
|
13.8
|
188
|
1000/3000
|
1000/3000
|
10d/20d
|
|
Gyty53 - 38 ~ 48
|
38 ~ 48
|
4
|
1
|
14.6
|
206
|
1000/3000
|
1000/3000
|
10d/20d
|
|
Gyty53 - 50 ~ 60
|
50 ~ 60
|
5
|
0
|
14.6
|
206
|
1000/3000
|
1000/3000
|
10d/20d
|
|
Gyty53 - 62 ~ 72
|
62 ~ 72
|
6
|
0
|
15.0
|
215
|
1000/3000
|
1000/3000
|
10d/20d
|
|
Gyty53 - 74 ~ 84
|
74 ~ 84
|
7
|
1
|
16.4
|
254
|
1000/3000
|
1000/3000
|
10d/20d
|
|
Gyty53 - 86 ~ 96
|
86 ~ 96
|
8
|
0
|
16.4
|
254
|
1000/3000
|
1000/3000
|
10d/20d
|
|
Gyty53 - 98 ~ 108
|
98 ~ 108
|
9
|
1
|
17.8
|
290
|
1000/3000
|
1000/3000
|
10d/20d
|
|
Gyty53 - 110 ~ 120
|
110 ~ 120
|
10
|
0
|
17.8
|
290
|
1000/3000
|
1000/3000
|
10d/20d
|
|
Gyty53 - 122 ~ 132
|
122 ~ 132
|
11
|
1
|
19.5
|
340
|
1000/3000
|
1000/3000
|
10d/20d
|
|
Gyty53 - 134 ~ 144
|
134 ~ 144
|
12
|
0
|
19.5
|
340
|
1000/3000
|
1000/3000
|
10d/20d
|
|
Gyty53 - 146 ~ 216
|
146 ~ 216
|
|
|
19.5
|
345
|
1000/3000
|
1000/3000
|
10d/20d
|
Temperatura di stoccaggio/operativa: da - 40 ℃ a + 70 ℃
