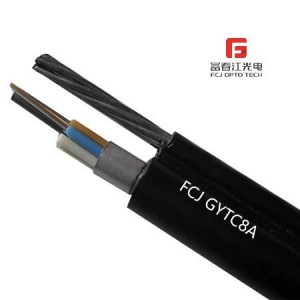

Fibra ottica esterna Figura 8 Comunicazione aerea cavo Standard 12 24 Cavo ottico in fibra ottica Gytc8a
Descrizione

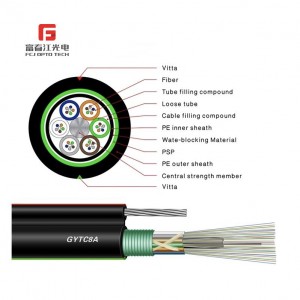

Le fibre, 250μm, sono posizionate in un tubo sciolto realizzato in plastica di modulo elevato. I tubi sono riempiti con un composto di riempimento resistente all'acqua. Un filo d'acciaio si individua al centro del nucleo come membro della resistenza metallica. I tubi (e i riempitivi) sono bloccati attorno all'elemento di resistenza in un core di cavo compatto e circolare. Dopo che un laminato in polietilene in alluminio (APL) viene applicata la barriera di umidità attorno al nucleo del cavo, questa parte del cavo accompagnato dai fili a filo poiché la parte di supporto è completata con una guaina polietilene (PE) per essere la struttura della Figura 8.
Caratteristiche
L'elevata resistenza alla trazione dei fili a filamento soddisfa il requisito di auto -supporto e ridurre il costo di installazione.
Buone prestazioni meccaniche e di temperatura
Tubo ad altissima resistenza resistente all'idrolisi
Composto di riempimento del tubo speciale assicurano una protezione critica della fibra
Vengono prese le seguenti misure per garantire il cavo a tenuta a tenuta:
Filo d'acciaio usato come membro della resistenza centrale
Composto di riempimento del tubo sciolto
Riempimento del core via cavo al 100%
Barriera di umidità APL
Standard
Il cavo GYTC8A è conforme allo standard YD/T 1155 - 2001 e IEC 60794 - 1.
Caratteristiche ottiche
|
|
|
G.652 |
G.655 |
50/125 μm |
62,5/125 μm |
|
Attenuazione (+20 ℃) |
@850nm |
|
|
≤3,0 dB/km |
≤3,0 dB/km |
|
@1300nm |
|
|
≤1,0 dB/km |
≤1,0 dB/km |
|
|
@1310nm |
≤0,36 dB/km |
≤0,40 dB/km |
|
|
|
|
@1550nm |
≤0,22 dB/km |
≤0,23db/km |
|
|
|
|
Larghezza di banda (Classe A) |
@850nm |
|
|
≥500 MHz · km |
≥200 MHz · km |
|
@1300nm |
|
|
≥1000 MHz · km |
≥600 MHz · km |
|
|
Apertura numerica |
|
|
0,200 ± 0,015NA |
0,275 ± 0,015na |
|
|
Cut cavo - Lunghezza d'onda |
≤1260nm |
≤1480nm |
|
|
|
Parametri tecnici
| Tipo di cavo | Conta delle fibre | Tubi | Riempitivi | Diametro del cavo mm |
Peso del cavo kg/km | Resistenza alla trazione Lungo/corto Termine n |
Resistenza alla schiaccia Lungo/breve termine N/100mm |
Raggio di piegatura Statico/dinamico mm |
| Gytc8a - 2 ~ 6 | 2 ~ 6 | 1 | 4 | 9,5 × 18.3 | 218 | 600/1500 | 300/1000 | 10d/20d |
| Gytc8a - 8 ~ 12 | 8 ~ 12 | 2 | 3 | 9,5 × 18.3 | 218 | 600/1500 | 300/1000 | 10d/20d |
| Gytc8a - 14 ~ 18 | 14 ~ 18 | 3 | 2 | 9,5 × 18.3 | 218 | 600/1500 | 300/1000 | 10d/20d |
| Gytc8a - 20 ~ 24 | 20 ~ 24 | 4 | 1 | 9,5 × 18.3 | 218 | 600/1500 | 300/1000 | 10d/20d |
| Gytc8a - 26 ~ 30 | 26 ~ 30 | 5 | 0 | 9,5 × 18.3 | 218 | 600/1500 | 300/1000 | 10d/20d |
Temperatura di stoccaggio/operativa: da - 40 ℃ a + 70 ℃
